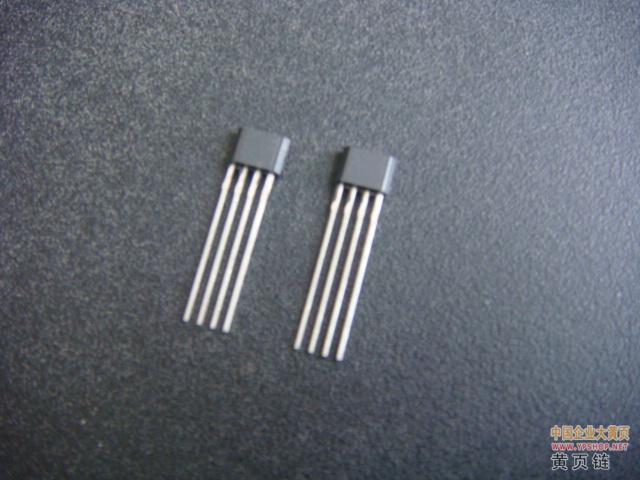

CS2000系列霍尔双输出开关集成电路包括CS277、CS2018，是为
无刷直流电机、风机设计的具有强驱动输出的一种霍尔集成电路。该电
路由反向电压保护器、精密电压调节器、霍尔电压发生器、差分放大器、
施密特触发器、温度补偿器和两个互补型集电极开路输出器等七部分组
成，它具有工作电压范围宽、磁灵敏度高、负载和反向保护能力强等特
点。该电路由于具有高达300～500 mA的负载能力，并且是互补型输出，
因此，它是直流无刷电机、风机最理想的器件。

产品特点
• 单片集成，体积小             • 反向保护
• 温度补偿、工作电压宽         • 负载能力强
• 可靠性高
• 集电极开路，互补输出
• 采用纯锡电镀，易于环保

典型应用
•.直流无刷电机
• 直流无刷风机
• 高灵敏度的无触点开关

极限参数

参  数 符号 量  值 单位
  最小 典型 最大
电源电压 VCC 4.5 - 20 V
输出电流 IO - - 500 mA
工作温度范围 TA -20 - 85 ℃
贮存温度范围 TS -55 - 150 ℃

磁特性    (TA=25℃)
参 数 符号 测试条件 档次 量  值 单位
    最小 典型 最大
工作点
磁感应强度 BOP VCC=4.5～20V
VO=Vccmax
IO=150mA A - - 5 mT
   B -  7
   C -  9
   D -  12
释放点
磁感应强度 BRP
 VCC=4.5～20V
VO=Vccmax
IO=150mA A -5  -
   B -7  -
   C -9  -
   D -12  -
回 差 BH  - 3 6 -

电特性      (TA=25℃)

参  数 符号 测  试  条  件 量  值 单位
   最小 典型 最大
电源电压 VCC - 4.5 - 20 V
输出低电平电压 VOL1 VCC=4.5～20V   VO=Vccmax
IO=500mA       B=20mT - 0.3 0.4 V
 VOL2
输出漏电流 IOH VO=Vccmax - - 5 μA
电源电流 ICC VCC=Vccmax,VO开路 - 12 20 mA
输出上升时间 tr VCC=12V RL=820Ω  CL=20pF - 0.3 1.5 μS
输出下降时间 tf VCC=12V RL=820Ω  CL=20pF - 0.3 1.5 μS
